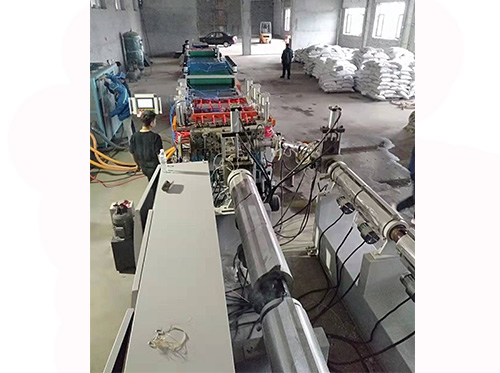

中空建筑模板生产线结构与工作原理

中空建筑模板生产线主要由两主机、前中后工作台和电器等主要部件组成，靠链轮链条传动，使几大部件形成一个协调运转的整体。

1、主机由机架、料斗、传动辊、涨布辊、压料辊、缩压辊、齿轮、链条等主要部件组成；

2、工作台由钢架、传送主动辊、从动辊、传送带形成传动程序；

3、电器部分由配电柜（可调速）、电机、震动部分组成；

中空建筑模板生产线的主要技术规格及参数

1、制板周期为45秒/张；

2、制板大幅宽为1300mm；

3、制板厚度范围2-100mm；

4、整机功率3.3kw;

5、机械尺寸长*宽*高，单位mm；主机Ⅰ：4450*1680*1600；主机Ⅱ：4000*1680*1600；前工作台：2500*1570*710；中Ⅰ工作台：4000*1570*710；中Ⅱ工作台：3200*1570*710；后Ⅰ工作台：2400*1570*710；后Ⅱ工作台：3200*1570*710；托板工作台：2300*1200*710（高度可调）
